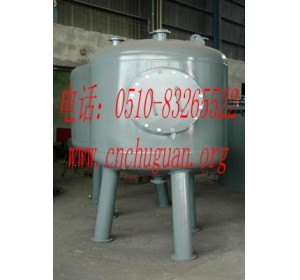

钢衬塑储罐

1 ，储罐筒体 　　储罐筒体通常选用钢板卷焊制成，关于小直径的容器可选用钢管型式，如锅炉用的分气缸等，其公称直径应符合GB 9019 一2001 《 压力容器公称直径》 规定。 　　2， 储罐的椭圆形封头 　　规范储罐椭圆形封头a / b = 2 ，既便于加工，受力也比较有利。压力容器选用封头型式应优先选规范椭圆形封头(JB / T4737 )。规范储罐椭圆形封头的有用厚度应不小于封头内直径的0 . 15 % ，其他储罐椭圆形封头的有用厚度应不小于封头内直径的0 . 30 % ，但当确认储罐封头厚度时，已考虑了内压下的弹性失稳问题，可不受此限制。 　　3， 储罐的碟形封头 　　储罐碟形封头是折边的球面封头，由球面体和过渡区两个曲率部分组成。从几何形状来看，在两个曲面衔接处，存在较大的弯曲应力，使该部分的应力远远高于其他部分，因此在工程使用中并不抱负。当椭圆形储罐封头的模具加工困难时，一般只要以碟形封头(JB576 )替代。核算公式是以球体部分的强度核算公式再乘以形状系数M 值修正，当r / R 值越少，形状系数M 值增加得越多，封头厚度增加得越厚。 　　关于R ; = 0.9Di，r=0 . 17Di 的碟形封头，其有用厚度应不小于封头内直径的0 . 15 % , 其他碟形封头的有用厚度应不小于封头内直径的0 . 30 %。但当确认封头厚度已考虑了内压的弹性失稳问题，可不受此限制。对碟形封头的限制：R ≤D ,r≥(6 %一10 % )Di。 　　储罐的球冠形封头 　　球冠形储罐封头可用作端封头，也可用作储罐容器中两独立受压室的中间封头，在任何情况下，与球冠形封头衔接的圆筒厚度应不小于封头厚度，不然，应在封头与圆草些界置加强段过渡衔接。圆筒加强段的厚度应大于或等于封头厚度，端封头一侧或中间封头两边的加强段长度均应不小于2 　　6 储罐的平板封头 　　置于地坪或钢架平台上，底部仅接受液体自重的直立容器，可选用平板作为其底封头：当选用平板作常压储罐容器顶盖时，公称直径DN 》 1600 ～的顶盖一般应以型钢加强。 盖厚度及型钢标准应经过核算确认。
